はじめに

Appleヘルスケアに蓄積されたデータをGrafanaで可視化しました。
ヘルスケアデータを取得する公式のWeb APIは提供されていないため、iPhoneから定期的にデータを取り出してサーバーへ送る仕組みが必要です。
今回はショートカットアプリを利用し、自宅サーバーにデータをPOSTする構成にしました。

ヘルスケアデータの収集方法

収集の方針

ショートカットには定時実行の仕組みがありますが、ヘルスケアデータの取得はバックグラウンドでは動作しません。
そのため、iPhoneで特定のアプリを開いたことをトリガーにショートカットを起動する方針にしました。
ヘルスケアデータは共通でvalue・startDate・endDate・type・unit・name・source・durationといった項目を持つため、これらをまとめてサーバーに送信します。
サーバー側ではJSONを受け取り、PostgreSQLに保存できるようにし、startDate・value・sourceの組み合わせで存在チェックを行って重複登録を防いでいます。

ショートカットの詳細設定

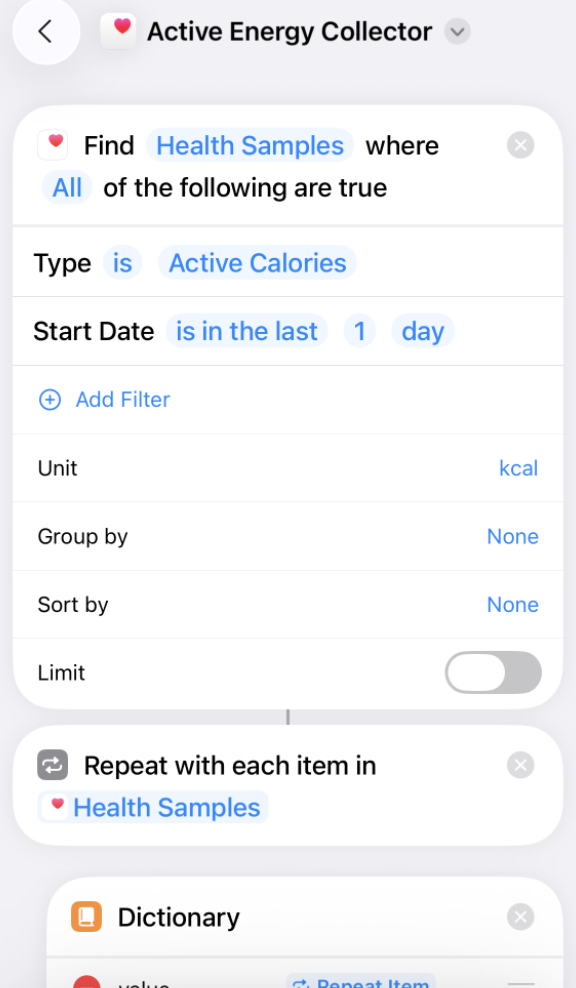

データ送信のメインロジック

• 直近1日分のデータをまとめて送信するように設定しています

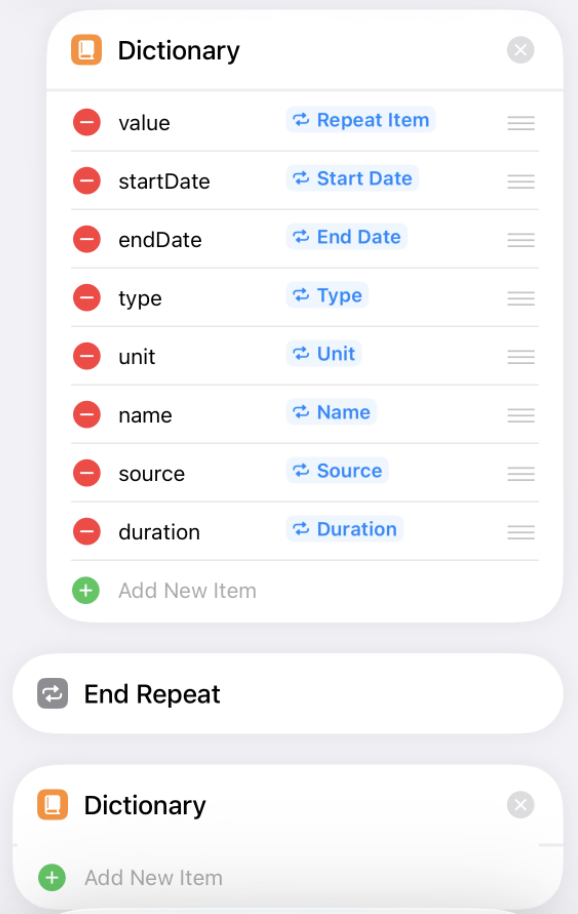

• Repeat with each itemアクションで取得データをDictionaryに整形しています
  • データが1件だけの場合は配列でなく単一のDictionaryになるため、デバッグ時には注意が必要です

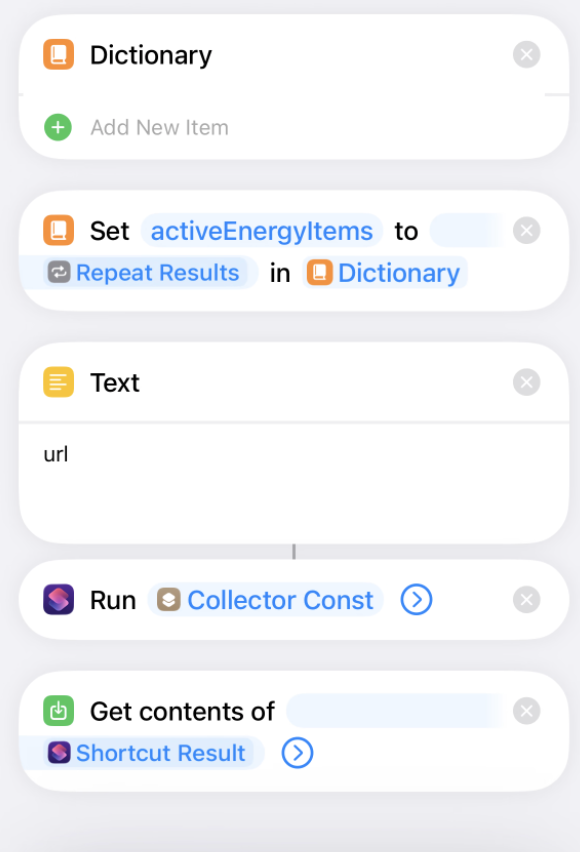

• 送信先URLは別のショートカットで管理し、必要なときに参照しています
• Get contents of URLアクションでPOSTリクエストとしてサーバーに送信しています
  • フォーム形式はFileを選択してDictionaryを添付しています
  • ios26.0.0時点ではJSON形式を選ぶとDictionaryを直接設定できない挙動でした

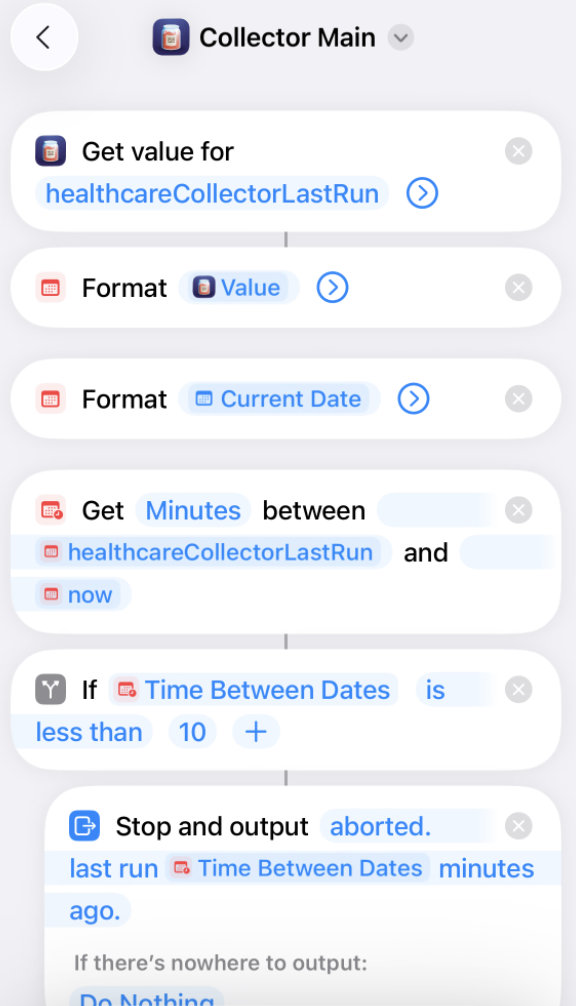

トリガー用エントリーポイント

• このエントリーポイントをChromeなどの特定アプリを開いたときに実行しています
• 最終実行日時を保存し、前回から10分以上であれば実行するようにしています
  • この判定がないとアプリを開くたびにデータを送信してしまいます
  • 最終実行日時は「Jar」というアプリに保存しています

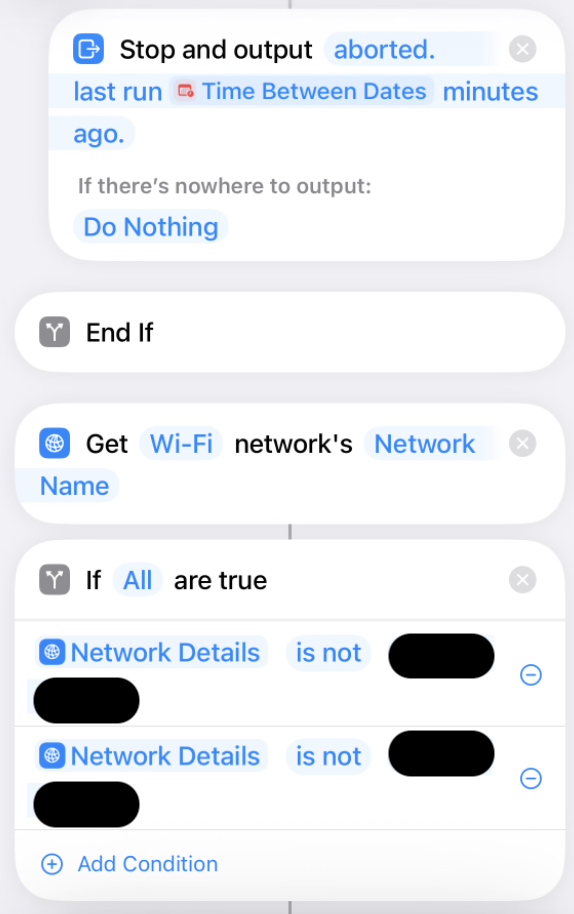

• 接続中のネットワークを確認し、自宅ネットワークに接続されている場合だけ実行しています
  • 外出先でサーバーへデータを送らないためです

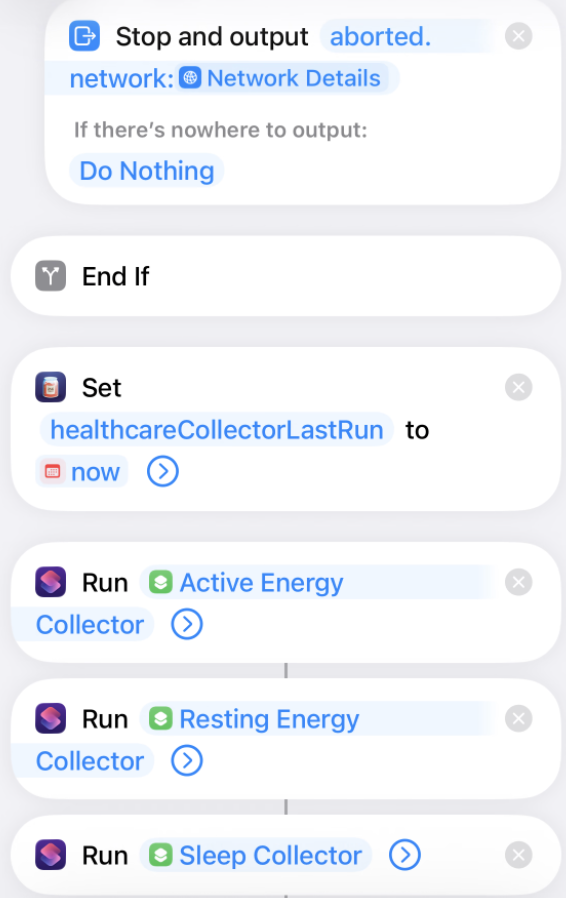

• 条件を満たした場合に各データ取得ショートカットを順番に呼び出しています

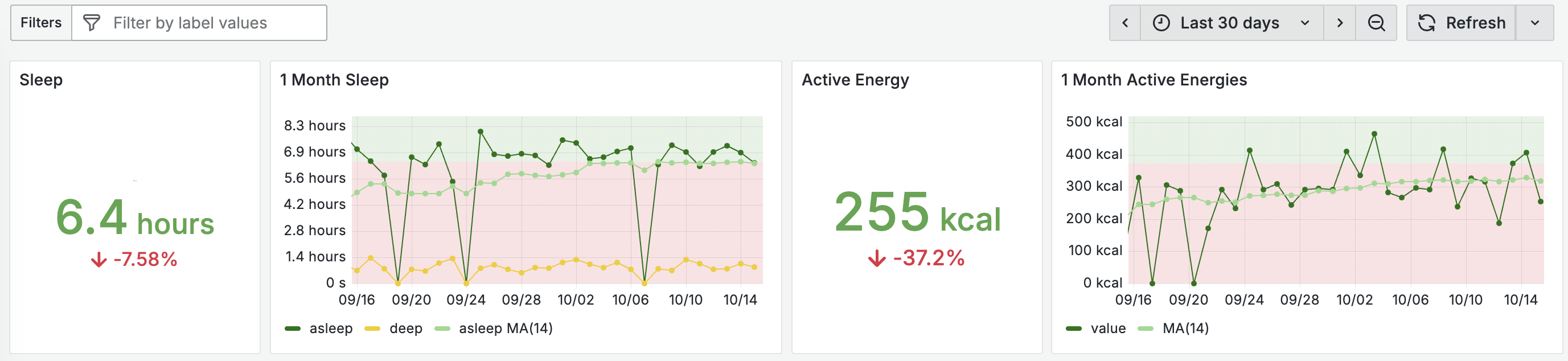

Grafanaでの可視化

Active Energy

valueに消費カロリー、startDate（start_time）に記録日時が入っているので、これらを使ってグラフ化しました。
日単位で集約しつつ、データがなければ0で埋めています。
Time Seriesパネルは以下のSQLで取得しています。

WITH bounds AS (
  SELECT
    $__timeFrom() :: timestamptz - interval '30 day' AS from_ts,
    $__timeTo() :: timestamptz AS to_ts
),
days AS (
  SELECT
    generate_series(
      date_trunc('day', (from_ts AT TIME ZONE 'Asia/Tokyo')),
      date_trunc('day', (to_ts AT TIME ZONE 'Asia/Tokyo')),
      interval '1 day'
    ) AS day_local
  FROM
    bounds
),
agg AS (
  SELECT
    date_trunc('day', (start_time AT TIME ZONE 'Asia/Tokyo')) AS day_local,
    SUM(value) AS sumv
  FROM
    h_active_energies
  WHERE
    start_time BETWEEN (
      SELECT
        from_ts
      FROM
        bounds
    )
    AND (
      SELECT
        to_ts
      FROM
        bounds
    )
  GROUP BY
    day_local
),
padding AS (
  SELECT
    day_local as time,
    COALESCE(agg.sumv, 0) AS value,
    AVG(sumv) OVER (
      ORDER BY
        day_local ROWS BETWEEN 13 PRECEDING
        AND CURRENT ROW
    ) AS "MA(14)"
  FROM
    days
    LEFT JOIN agg USING (day_local)
  ORDER BY
    time
)
SELECT
  *
FROM
  padding

Statパネルは次のSQLで最新2日分を取得しています。

WITH b AS (
  SELECT
    $__timeFrom() :: timestamptz AS from_ts,
    $__timeTo() :: timestamptz AS to_ts
),
days AS (
  SELECT
    generate_series(
      date_trunc('day', (from_ts AT TIME ZONE 'Asia/Tokyo')),
      date_trunc('day', (to_ts AT TIME ZONE 'Asia/Tokyo')),
      interval '1 day'
    ) AS day_local
  FROM
    b
),
agg AS (
  SELECT
    date_trunc('day', (start_time AT TIME ZONE 'Asia/Tokyo')) AS day_local,
    SUM(value) AS sumv
  FROM
    h_active_energies
  WHERE
    $__timeFilter(start_time)
  GROUP BY
    day_local
),
padding AS (
  SELECT
    day_local as time,
    COALESCE(agg.sumv, 0) AS value
  FROM
    days
    LEFT JOIN agg USING (day_local)
  ORDER BY
    time
)
SELECT
  *
FROM
  (
    SELECT
      *
    FROM
      padding
    ORDER BY
      time desc
    LIMIT
      2
  ) as xxx
ORDER BY
  time;

Sleep

valueにステージ名、startDate（start_time）に記録開始日時、durationに睡眠時間が入っているため、それぞれを利用してグラフ化しました。
ステージは Core + Deep + REM を Asleep とみなして集計しています。 12:00〜36:00の時間帯に記録されたdurationは24:00として表示するように集約しています。

WITH rng AS (
  SELECT
    $__timeFrom() :: timestamptz - interval '30 day' AS warm_from_ts_utc,
    $__timeTo() :: timestamptz AS to_ts_utc
),
bounds AS (
  SELECT
    ((warm_from_ts_utc AT TIME ZONE 'Asia/Tokyo')) :: date AS start_day_jst,
    ((to_ts_utc AT TIME ZONE 'Asia/Tokyo')) :: date AS end_day_jst
  FROM
    rng
),
days AS (
  SELECT
    generate_series(start_day_jst, end_day_jst, interval '1 day') :: date AS day_jst
  FROM
    bounds
),
agg AS (
  SELECT
    date(
      (start_time AT TIME ZONE 'Asia/Tokyo') + interval '12 hours'
    ) AS bucket_day_jst,
    SUM(
      CASE
        WHEN value IN ('Core', 'REM', 'Deep') THEN duration_seconds
        ELSE 0
      END
    ) AS asleep_seconds,
    SUM(
      CASE
        WHEN value = 'Deep' THEN duration_seconds
        ELSE 0
      END
    ) AS deep_seconds
  FROM
    h_sleep_records
  WHERE
    start_time BETWEEN (
      SELECT
        start_day_jst
      FROM
        bounds
    )
    AND (
      SELECT
        end_day_jst
      FROM
        bounds
    )
  GROUP BY
    1
),
padding AS (
  SELECT
    (day_jst :: timestamp AT TIME ZONE 'Asia/Tokyo') AS t_jst_midnight,
    COALESCE(a.asleep_seconds, 0) AS asleep_seconds,
    COALESCE(a.deep_seconds, 0) AS deep_seconds
  FROM
    days d
    LEFT JOIN agg a ON a.bucket_day_jst = d.day_jst
)
SELECT
  $__time(t_jst_midnight),
  asleep_seconds AS asleep,
  deep_seconds AS deep,
  AVG(asleep_seconds) OVER (
    ORDER BY
      t_jst_midnight ROWS BETWEEN 13 PRECEDING
      AND CURRENT ROW
  ) AS "asleep MA(14)"
FROM
  padding
ORDER BY
  t_jst_midnight;

感想

バックグラウンドで動かせないのが不便で、ショートカット実行中に画面をオフにするとヘルスケアデータ取得のタイミングで処理が止まります。
画面を再点灯すると「ヘルスケアデータを取得するにはタップしてください」といったダイアログが表示され、承認しないと再開しない点が煩わしいです。
また、Repeat with each itemの処理が体感で1分ほどかかっており、全体として処理が遅いです。
それでも目指していた可視化は実現できたので満足しています。
